Caratteristiche

Caratteristiche della serie

• Refrigerante R32 con ridotto potenziale di riscaldamento globale
• Design a risparmio di refrigerante
• Misure di sicurezza potenziate in caso di calamità
• Classe TOP per il massimo risparmio energetico
• Controllo del compressore ancora più efficiente
• Facile da trasportare e da installare
• Tubazioni lunghe
• Fino a 13 unità interne collegabili
• Pressione statica esterna
• Sistema di tubazioni per il raffreddamento

Gamma di unità esterne

4HP	AJH040KCTAH
5HP	AJH045KCTAH
6HP	AJH054KCTAH
4HP	AJH040KFTAH
5HP	AJH045KFTAH
6HP	AJH054KFTAH

Sostenibile

Questo prodotto utilizza R32, un nuovo refrigerante ecocompatibile.

• Potenziale di riduzione dell'ozono pari a zero (ODP^*1)
• Elevate proprietà ecologiche
• Prestazioni elevate
• Efficienza economica

*1 ODP (Ozone Depleting Potential):

valore relativo che indica l'impatto per unità di peso delle sostanze che riducono lo strato di ozono rilasciate nell'atmosfera, assumendo come riferimento CFC-11 (triclorofluorometano, CCl₃F) fissato a 1,0.

*2 GWP (Global Warming Potential):

misura che indica quanto altri gas serra sono in grado di riscaldare la Terra rispetto all'anidride carbonica. È il valore integrato dell'energia radiante fornita alla Terra (cioè l’impatto stimato sul riscaldamento globale) espresso come rapporto rispetto alla CO₂.

Design a risparmio di refrigerante

Il design compatto dell'unità interna, la progettazione delle tubazioni e l'ottimizzazione del volume dello scambiatore di calore riducono significativamente la quantità di refrigerante nel sistema.

Il sistema è progettato per soddisfare i requisiti di sicurezza ambientale specificati dalla norma IEC 60335-2-40 per l'uso del refrigerante R32.

L'ambiente che richiede misure di sicurezza è determinato dalla dimensione della stanza in relazione alla quantità di refrigerante necessaria. Ad esempio, se il sistema è progettato per la lunghezza massima delle tubazioni e la carica di refrigerante è di 6 kg, sono richieste misure di sicurezza per stanze di massimo 15 m².

1. Kit valvola di intercettazione

UTP-GX027A, UTP-GX060A

Blocca il percorso per impedire il flusso di refrigerante in caso di perdita.

2. Kit di espansione

UTZ-JXXA

Utilizzato per garantire la conformità agli standard e la sicurezza quando si installano prodotti VRF con refrigerante R32.

3. Gas sensor kit

UTY-SGZH*

Gas Sensor kit Used to ensure standards compliance and safety when R32 VRF products are installed.

*

Connection cable (UTY-XWZXZL) is required.

Classe TOP per il massimo risparmio energetico

L'utilizzo di un ampio scambiatore di calore e di un compressore rotativo ad alta efficienza consente di ottenere valori SEER/SCOP ai vertici della categoria in tutti i modelli.

Controllo del compressore ancora più efficiente

Quando la temperatura ambiente si avvicina alla temperatura impostata dopo l'avvio del funzionamento, la capacità richiesta all'unità esterna diminuisce.

In questo momento, la velocità minima del compressore può essere controllata a un valore inferiore rispetto ai prodotti convenzionali, consentendo un funzionamento più efficiente dal punto di vista energetico.

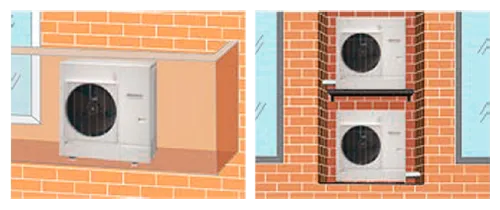

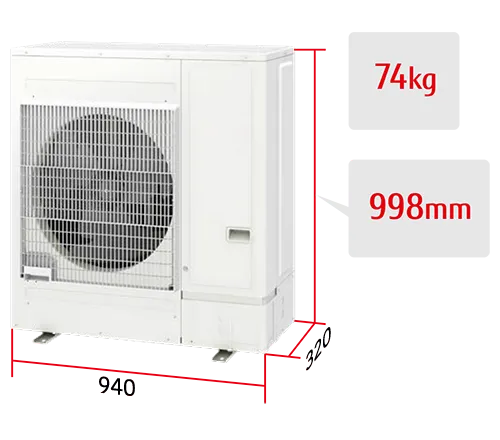

Unità esterna piccola e leggera

Le unità esterne di questa serie sono molto più compatte rispetto alle unità esterne convenzionali di capacità comparabile

Possono essere installate su un balcone, sotto l'altezza della ringhiera.

Con un'altezza inferiore a 1 m, possono essere installate in spazi ristretti, ad esempio sotto le finestre.

Design silenzioso

Il compressore rotativo Twin DC, la tecnologia a inverter, uno scambiatore di calore più grande e un design avanzato del flusso d'aria permettono di ottenere livelli di rumorosità molto bassi.

La nostra tecnologia avanzata di controllo del refrigerante estende la lunghezza massima consentita delle tubazioni fino a 120 m.

Questo offre un'elevata flessibilità nella progettazione del sistema.

Le lunghe tubazioni sono rese possibili dall'installazione di un accumulatore di grande capacità.

Non viene fornito refrigerante liquido al compressore, anche quando la quantità di refrigerante richiesta è caricata nelle tubazioni lunghe.

È possibile collegare fino a 13 unità interne

La combinazione di unità interne più piccole ma sufficientemente potenti e di una nuova unità esterna con una struttura di scambio di calore ottimizzata consente di collegare fino a 13 unità interne, il valore più alto della categoria.

*:

modello 6 HP

Pressione statica esterna

La pressione statica esterna raggiunge fino a 30 Pa per i modelli da 4/5/6 HP.

Anche se l'unità esterna viene installata in uno spazio ridotto per nasconderla, è possibile installare la griglia e il percorso del flusso d'aria del condotto per l'aria di scarico fino a un valore di pressione statica di 30 Pa.

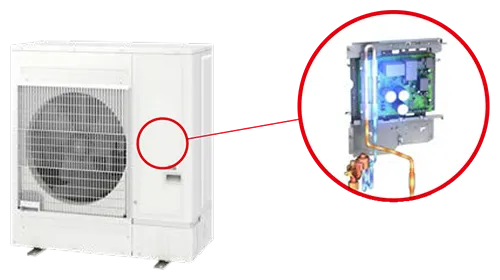

Sistema di tubazioni per il raffreddamento

Nuova tecnologia di dissipazione del calore: sistema di tubazioni di raffreddamento. Il "sistema di tubazioni di raffreddamento" è adottato per garantire affidabilità in presenza di aria esterna ad alta temperatura.

Anche quando l'unità esterna è installata in un ambiente dove il calore tende a ristagnare (spazio ridotto), il sistema di raffreddamento che utilizza il refrigerante può ridurre i danni causati dal calore sui PCB.
